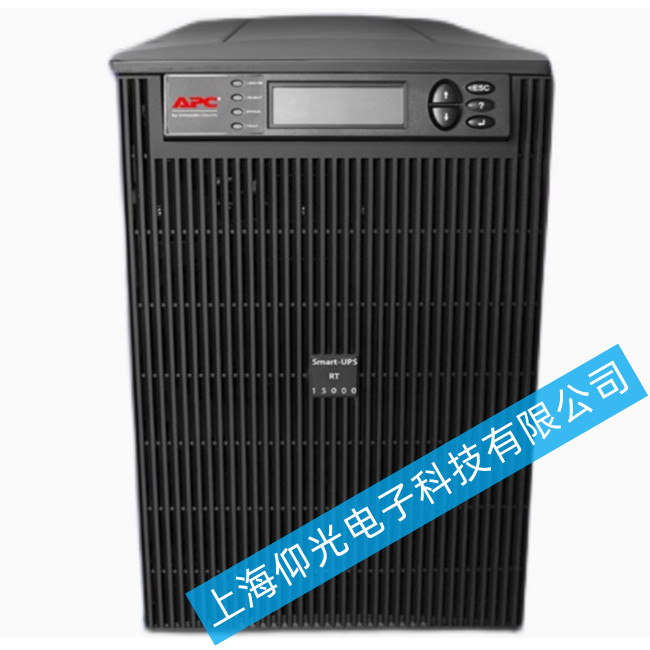

針對APC UPS電源10kVA SURT出現電壓偏低故障，可按照以下系統化步驟進行維修，結合電源結構與常見故障點設計排查流程：
如需要專業人員介入維修請聯系以下公司，免費檢測故障點
上海仰光電子科技有限公司
單位地址：上海市嘉定區江橋鎮博園路858號531-532
電話：021-50157782
手機：18964852867 微信同號 13761132860微信同號
聯系人：張工， 楊工
一、初步檢查與安全確認
使用萬用表測量市電輸入電壓（正常范圍220V±15%），若電壓異常（如低于187V），需檢查電網供電質量或安裝穩壓器。
檢查輸入線路是否接觸不良，重點排查接線端子、空氣開關及保險絲，確保無松動、氧化或熔斷現象。
確認負載是否超過UPS額定功率（10kVA），若負載接近滿載，需減少非關鍵設備或升級UPS容量。
檢查負載設備是否存在短路或接地故障，可通過斷開負載測試UPS空載輸出電壓。
二、電池系統深度排查
使用萬用表測量單節電池電壓（標準值12VDC±0.5V），若單節電壓低于11V或電壓差異超過0.5V，需更換故障電池。
對電池組進行均衡充電（并聯充電6小時以上），若充電后電壓仍無法恢復，表明電池老化或損壞。
檢查電池連接線是否松動、腐蝕，確保接線端子緊固。
測試電池保險絲是否熔斷，若熔斷需更換同規格保險絲并排查短路原因。
驗證電池參數設置（如長延時機型需配置電池容量參數），通過UPS管理軟件或面板菜單調整。
三、逆變器與驅動電路檢修
觀察UPS面板指示燈，若逆變器指示燈閃爍或熄滅，可能存在驅動電路故障。
使用示波器檢測逆變器輸出波形，正常應為標準正弦波，若波形畸變或幅值偏低，需檢修驅動電路。
檢查功率晶體管（如IGBT）是否擊穿，使用萬用表測量集電極-發射極電阻，若阻值接近零需更換。
測試脈寬調制（PWM）組件輸出信號，若兩路互補波形不對稱（導通時間差異＞10%），需更換PWM芯片或調整參數。
檢查驅動電路電源（如+15V/-15V），若電壓異常需排查電源模塊或濾波電容。
四、控制與保護電路診斷
若UPS輸出電壓被封鎖，檢查保護電路日志（通過管理軟件或面板錯誤碼），常見觸發條件包括過流、過壓、過熱等。
測試過流保護閾值（通常為額定電流的1.2-1.5倍），若閾值偏低需調整保護電路參數或更換傳感器。
使用邏輯分析儀捕獲控制板輸出的PWM信號，若信號缺失或占空比異常，需檢修控制板微處理器或外圍電路。
檢查控制板與驅動板之間的通信線路（如SPI、I2C），確保信號傳輸正常。
五、系統級測試與驗證
斷開所有負載，啟動UPS并觀察輸出電壓是否穩定在220V±1%。
逐步增加負載至額定功率的80%，監測電壓波動（應＜±5%），若電壓跌落超標需優化負載分配或升級UPS。
連接UPS管理軟件（如PowerChute），實時監控輸出電壓、電池狀態及負載率。
設置電壓報警閾值（如下限210V），確保故障及時預警。
維修前斷開市電輸入及電池連接，使用絕緣手套操作。
避免在帶電狀態下拆卸功率模塊，防止電弧灼傷。
更換元件時需匹配參數（如電壓、電流、功率等級），嚴禁使用代用品。
通過以上步驟，可系統性定位并解決APC UPS 10kVA SURT電壓偏低問題。若故障仍無法排除，建議聯系專業維修中心進行深度檢修。
上海仰光電子科技有限公司具有專業的維修經驗和專業的團隊，維修技術可以說是
具有相關維修資質和經驗的維修中心，將設備送至他們維修，安心，放心
