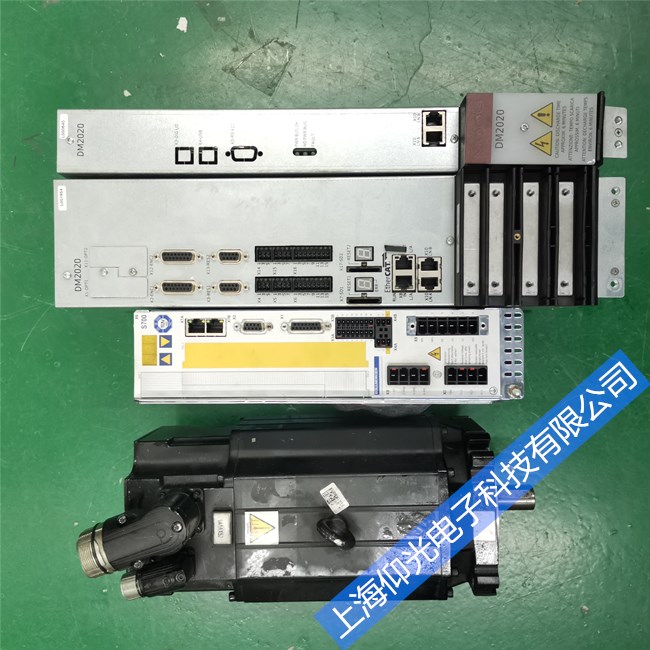

穆格伺服驅動器DS2110維修常見報警代碼
過流故障：驅動器的過流故障是最常見也是較復雜的故障，當過流故障發生時，驅動器保護電路會立即動作并停機，同時驅動器顯示故障代碼或故障類型。大多數情況下可以根據驅動器顯示的故障代碼迅速找到故障原因并排除故障，但也有一些過流故障的原因是多方面的，并不是單一的，而是包含了加速、減速、恒速過流、負載發生突變、輸出短路等各種可能導致過流護的因素。下面分析驅動器過流故障原因以及提出過流故障處理方法。驅動器過流內部電路分析，如圖四是一款典型的IGBT驅動保護電路，14腳監視IGBT飽和壓降，當腳14檢測到IGBT集電極上電壓≥7V時，而不管輸入驅動信號是否繼續，11腳輸出都將被強行關斷。同時第6腳輸出過流故障信號給CPU。圖五是另一種過流檢測電路，用的是比較運放電路，當通過傳感器檢測到的電流信號與一標準信號作比較，而判斷是否過流。
伺服電機沒有帶負載報過載，如何處理?
① 如果是伺服Run(運行)信號一接入并且沒有發脈沖的情況下發生：
a.檢查伺服電機動力電纜配線，檢查是否有接觸不良或電纜破損;
b.如果是帶制動器的伺服電機則務必將制動器打開;
c.速度回路增益是否設置過大;
d.速度回路的積分時間常數是否設置過小。
② 如果伺服只是在運行過程中發生：
a.位置回路增益是否設置過大;
b.定位完成幅值是否設置過小;
c.檢查伺服電機軸上沒有堵轉，并重新調整機械。
